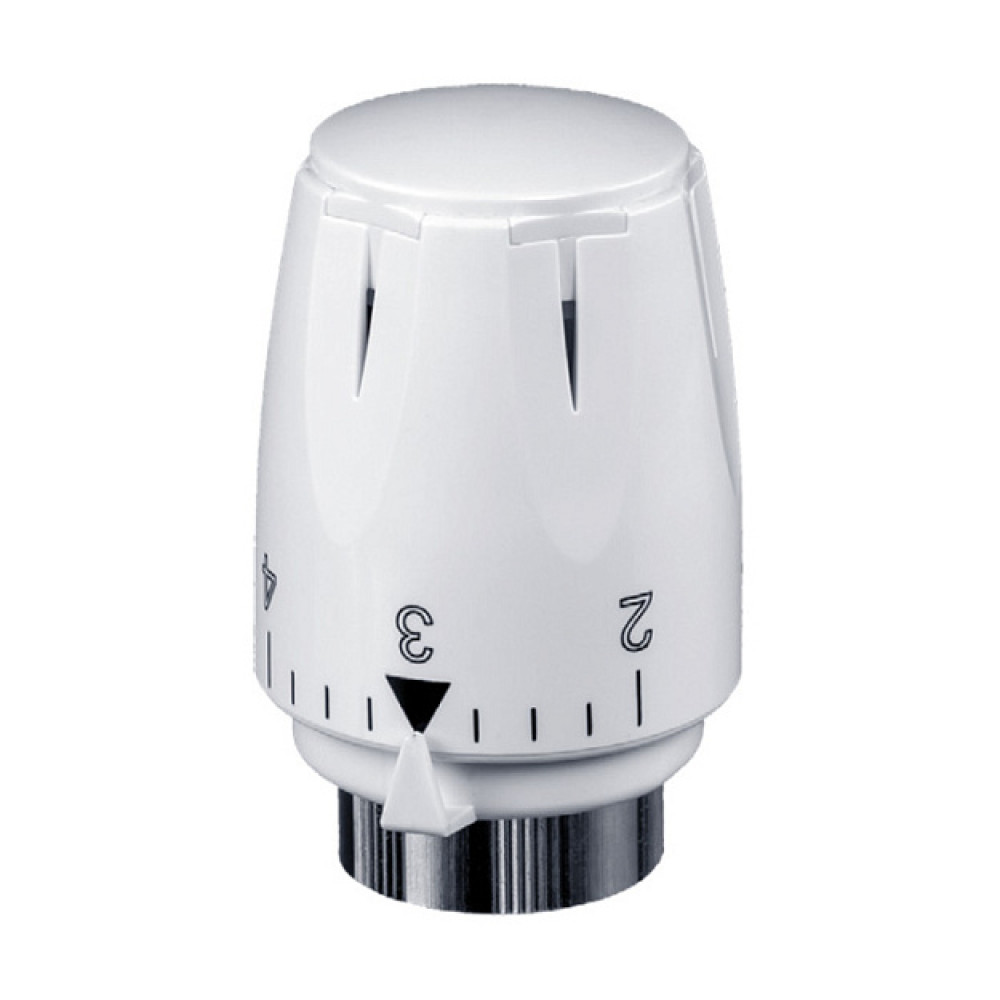

Термостатическая головка жидкостная Ридан TR 74 013G7074R

Артикул: 013G7074R. Термостатические элементы серии TR 74 — устройства автоматического регулирования температуры, предназначенные для комплектации радиаторных терморегуляторов типа TR. Радиаторный терморегулятор представляет собой пропорциональный регулятор температуры воздуха прямого действия с малой зоной пропорциональности, которыми в настоящее время оснащаются системы отопления зданий различного назначения. Терморегулятор типа TR состоит из двух частей: универсального термостатического элемента серии TR 74 и регулирующего клапана с предварительной настройкой пропускной способности TR-N (для двухтрубных систем отопления) или TR-G (для однотрубной системы). Термостатические элементы серии TR 74 снабжены устройствами защиты системы от замерзания. Устройство и принцип действия Основное устройство термостатического элемента — сильфон, который обеспечивает пропорциональное регулирование. Датчик термоэлемента воспринимает изменение температуры окружающего воздуха. Сильфон и датчик заполнены специальной термочувствительной жидкостью. Выверенное давление в сильфоне соответствует температуре его зарядки. Это давление сбалансировано силой сжатия настроечной пружины. При повышении температуры воздуха вокруг датчика жидкость расширяется, и давление в сильфоне растёт. При этом сильфон увеличивается в объёме, перемещая золотник клапана в сторону закрытия отверстия для протока теплоносителя в отопительный прибор до тех пор, пока не будет достигнуто равновесие между усилием пружины и давлением жидкости. При понижении температуры воздуха жидкость начинает сжиматься, и давление в сильфоне падает, что приводит к уменьшению его объёма и перемещению золотника клапана в сторону открытия до положения, при котором вновь установится равновесие системы. Для исключения влияния тёплого воздуха от греющего патрубка отопительного прибора рекомендуется устанавливать термостатические элементы, как правило, в горизонтальном положении. Установка температуры Термостатический элемент настраивается на требуемую комнатную температуру поворотом его рукоятки с нанесённой на неё цифровой шкалой. Температурные шкалы в соответствии с европейскими стандартами составлены при Xp = 2 °С. Это означает, что клапан терморегулятора закроется полностью, когда температура воздуха в помещении превысит температуру настройки по шкале термоэлемента на 2 °С. Характеристики товара: Тип соединения - M30x1,5. Область применения - Радиаторное отопление. Серия - TR. Код. - 78196. Габариты (ВхШхГ) - 81х49х49. Страна бренда - Россия. Вид арматуры - Термоголовка. Артикул Ридан - 013G7074R. .
